一、 概述

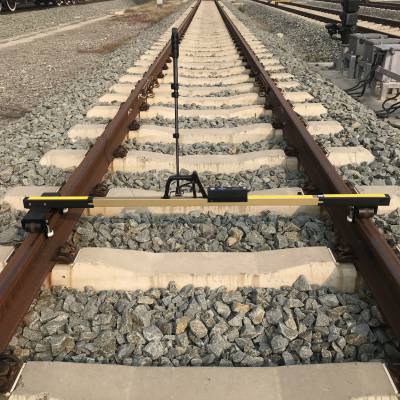

便携式推行轨距尺主要用于铁路股道轨距、超高（水平）的测量，可供工务临时性检查及轨距精调。通过软件系统实现对轨距尺检测数据的存储、分析。本产品测量速度快、推杆可收纳，推行过程稳固，方便携带，白天、夜间均可使用，是各种轨道精调、轨道施工检查、轨道铺设及通车后线路作业的理想测量工具。

二、 主要技术指标

使用范围

s 1435标准轨距测量范围：（1410～1470）mm；

s 超高（水平）测量范围：（-185～＋185）mm；

s 显示方式：OLED（中文点阵），可选配手持存储移动终端或智能显示屏；

s 电源电压：DC3.4V～5.2V（可充电电池）；

s 工作温度范围：-30℃～+55℃；

s 轨距分辨力：0.01mm；

s 超高分辨力：0.05mm；

s 轨距尺示值误差：±0.25mm；

s 超高示值误差：±0.3mm；

s 绝缘性能：＞1MΩ；

s 整机重量：≈6.5千克；

s 尺体长度：＜1600mm。

三、 性能特点

1、尺身；2、显示盒；3、把手；4、护套；5、走形轮；6、测量轮；7、推杆（带蓝牙按键）；

本产品是根据我国铁路全天候、高速度、高密度、线路状况复杂、气候条件变化大、温差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。它是由电子和机械两部分组成，电子部分由微电子技术、单片机技术、传感技术、信号处理技术等综合而成的高科技产品。该产品具有以下特点：

1. 性能稳定、抗电磁干扰：适用于电气化、非电气化、自动闭塞或其它闭塞区段。

2. 测量速度快：使用时，卡住测点后，无需附加手动调整，即可显示测量数据。

3. 测量精度高：精密的机械传动装置再配上智能化数据处理系统，“1435”数据标定。自带温度补偿消除了材料热胀冷缩对轨距及超高（水平）测量数据的影响，提高了测量精度。

4. 数据显示清楚：采用液晶显示屏，即使在强阳光下，测量数据显示依然清晰、直观。在夜间或隧道内使用该仪器，其特点尤为突出。

5. 温度范围宽：-30℃～＋55℃的使用温度范围，可满足该产品在我国绝大部分地区的使用要求。

6. 检修标定快捷：计量员只需将轨距尺按后文标定操作说明进行标定，标定完成后，对标定数据进行检验，检查无误，即可投入使用；同时，本产品具备现场标定功能，可现场进行标定，方便使用。

7. 声音提示：在每一步操作按键过程中，都会有同步的或长或短的提示声，能有效避开误操作和未操作；

8. 节电功能：15分钟内无任何操作，系统自动关机；充电4小时可连续使用至少60小时；

9. 数据存储、分析功能：运用传感技术和计算机综合数据处理技术，***测量各种线路的直线、曲线。检测数据可以现场存储到相配套的手持终端，并上传到服务器后台，实现故障判断和数据存储、查询打印，并对数据进行远程传输与共享，***用户可对进行远程查询与监控；

10. 设备整体结构采用矩形金属材料，密封式结构，尺身强度高、防屏蔽、防尘防水，使用寿命可达50万次；

11. 机械推杆可收纳，产品方便携带；推杆上加装智能按键，可一键上传数据至终端显示设备。本产品可选配可存储移动终端或智能显示屏；

12. 与我公司开发的手持终端配合使用，通过蓝牙连接，不仅可以实现轨距尺检测数据的即时存储，而且可由后台自动进行数据分析和故障判断（轨距超限、水平超限、三角坑等）。

13. 整尺重量6.5KG，方便携带，可单人操作；相较于轨检仪，无需多人上道即可测量，使用更便捷；

14. 轨道精调、轨道施工检查、轨道铺设等线路作业更快捷，更方便。
